Гусеничный полностью гидравлический буровой станок для угольных шахт ZYWL-4000Z
Описание продукции
1.Гусеничный полностью гидравлический буровой станок ZYWL-4000Z для угольных шахт может использоваться для бурения скважин для отбора газа, скважин для цементирования с целью тушения пожаров, скважин для закачки воды в угольные пласты, скважин для снятия давления при предотвращении выбросов газа, геологоразведочных скважин и других инженерных скважин, а также для буровых работ в сложных геологических условиях с высоким содержанием газа;
2.Оборудование в основном использует обычные круглые буровые штанги, шлицевые спиральные буровые штанги и специальные треугольные спиральные буровые штанги, а также сверла из твердого сплава или сверла с композитными пластинами PDC, что делает его пригодным для различных угольных и горных пластов с коэффициентом прочности породы f<10. Для работы данной буровой установки требуется, чтобы поперечное сечение выработки или буровой площадки было больше 9 м, высота — больше 3 м, а ширина — больше 3 м;
3.Обладает функциями автоматической сборки и разборки штанги, автоматической подачи буровых штанг, интеллектуальной защиты от заклинивания и т. д., что позволяет осуществлять бурение с автоматической сборкой штанги на заданную глубину одним нажатием кнопки, а также автоматический вывод буровых штанг, обеспечивая полностью автоматизированное бурение скважин под землей одним нажатием кнопки;
4.Благодаря согласованной работе главного и вспомогательного манипуляторов повышается эффективность бурения, при этом количество персонала, занятого бурением скважин под землей, сокращается с 3 до 1 человека, что позволяет реализовать беспилотную эксплуатацию с патрулированием, обеспечивая сокращение численности персонала, повышение эффективности и безопасность.
Технические характеристики
| Название проекта | единица | Технические характеристики | Название проекта | единица | Технические характеристики | |
| Габаритные размеры | длинный | мм | Передняя часть: 3800, задняя часть: 2740 (±50)
|
усилие вытаскивания
|
KN
|
170 |
| широкий | мм | Передняя часть: 2450, задняя часть:1000 (±50)
|
Скорость движения
|
м/мин | Передний автомобиль — 30, задний — 25
|
|
| высокий | мм | Передняя часть: 2160, задняя часть: 1610 (±50)
|
Способность преодолевать подъемы | ° | 17 | |
| Глубина бурения | м | 400 | Коэффициент использования двигателя | kw | 55(660/1440V) | |
| Диаметр отверстия | мм | 93、113、133、153 | Высота вертикального перемещения буровой вышки | мм | 1670 | |
| Диаметр отверстия | мм | 93、113、133、153 | Ширина вертикального перемещения буровой вышки | мм | 2790 | |
| Диаметр буровой трубы | мм | 73、89 | Диапазон рабочей высоты горизонтального бура | мм | 1600-1900 | |
| Угол наклона скважины | ° | -20°-+90° | Диапазон углов наклона буровой установки | ° | -90°- +90° | |
| Максимальный выходной крутящий момент | N.m | 4000 | Вместимость стержневого отсека | корень | 63、104 | |
| приложить усилия | kN | 110 | Дальность действия пульта дистанционного управления | м | 50 | |

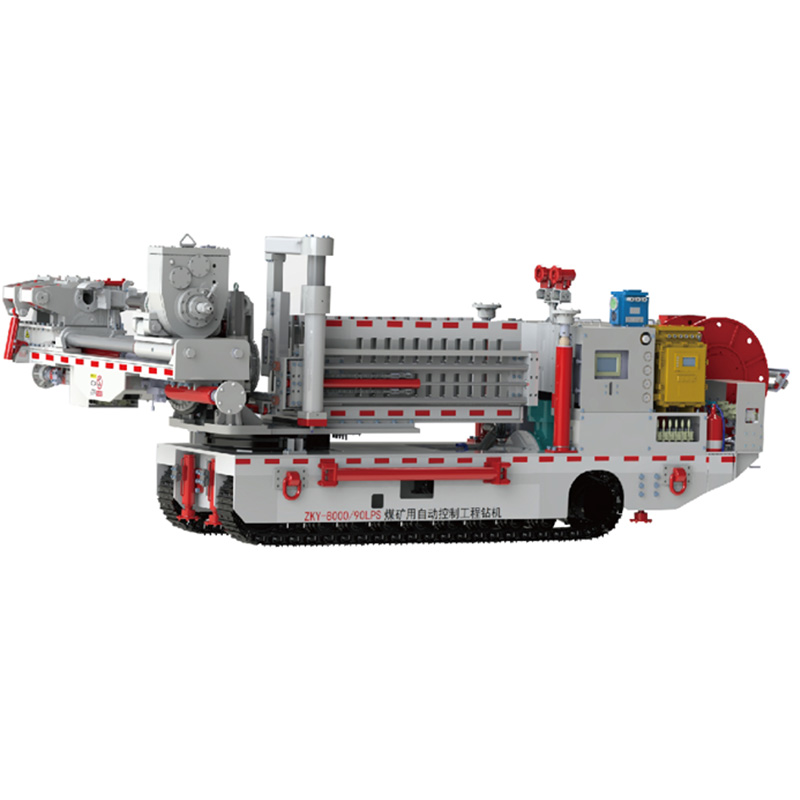

Автоматическая буровая установка для подземных горных работ ZKY-8500/90LPS
1.Функции автоматической установки и снятия штанги
2.Функции удаленного мониторинга и диагностики (опция): поддержка передачи данных по 5G/Wi-Fi, возможность отслеживания состояния оборудования и данных о бурении в режиме реального времени через наземный центр управления или мобильное устройство, а также удаленная диагностика неисправностей и обновление программного обеспечения.
3.Система защиты с газовой связью
4.Сокращение численности персонала и повышение эффективности
5.Огромная вместимость отсека для буровых штанг
6.Модульная конструкция (опция): значительно уменьшает габариты машины, позволяет выполнять бурение в любом направлении по горизонтали, уменьшает радиус поворота и подходит для работы в узких штреках.
7.Устройство автоматической намотки и размотки кабеля (опция): в качестве опции можно установить кабельный барабан, обеспечивающий автоматическую намотку и размотку кабеля длиной до 100 метров; это повышает удобство перемещения оборудования, снижает вероятность повреждения кабеля в результате его перетаскивания при перемещении оборудования, а также сокращает затраты на приобретение кабеля.
8.Система безопасности с электронным ограждением (опция): оснащена электронным ограждением, которое в режиме реального времени отслеживает обстановку вокруг, предотвращая несчастные случаи, возникающие из-за невнимательности работников во время автоматической работы.
9.Система выбора приоритетов (опция): позволяет вручную выбирать режим работы оборудования: ручное управление, дистанционное управление, управление с удаленной платформы; установленная система приоритетов предотвращает несчастные случаи, связанные с ошибочными действиями нескольких человек, которые могут привести к травмам или повреждению оборудования, и в целом повышает безопасность работы.
10.Система автоматической работы на большом расстоянии (опция): обеспечивает рабочий диапазон с углом наклона ±90 градусов и поворот в горизонтальной плоскости ±90 градусов.
Технические характеристики
| Название проекта | единица | Технические характеристики | Название проекта | единица | Технические характеристики |
| Номинальный крутящий момент | Н·м | 2800-8500 | Габаритные размеры | мм | 5950×2500×2680 |
| Номинальная частота вращения | об/мин | 175-55 | Клиренс | мм | 245 |
| Приложить усилия | кН | 220 | Вес всего устройства | кг | 12000 |
| усилие вытаскивания | кН | 300 | Номинальная мощность электродвигателя | кВт | 90(660/1140) |
| Перейти к процессу | мм | 1050 | Скорость движения | м/мин | 25 |
| Глубина бурения | м | 600 | Способность преодолевать подъемы | ° | ±20 |
| Диаметр отверстия | мм | 93、113、133、153 | Ход по горизонтали | мм | 692 |
| Угол поворота двигателя по вертикали | ° | -30°-+90° | Ход вертикального перемещения | мм | 630 |
| Угол поворота поворотного диска | ° | -90°-+90° | Диаметр буровой трубы | мм | 73/89 |
| Минимальная рабочая высота | мм | 1670(±50) | Максимальная рабочая высота | мм | 1970(±50) |
